一章 概述

一、前言

我司开发的SD-ZLJC/64模块充分考虑到了电力系统应用的多样性，其数据采集单元采用了模块化设计思想，CPU处理单元采用高速运算芯片STM32F105系列，保证支路检测状态的快速性和准确性。

二、模块主要特点

SD-ZLJC/64模块负责采集64路开关量输入，内部通讯为CAN通讯，并通过RS485接口将数据上传到监控主机。SD-ZLJC/64主要功能如下：

? 内部CAN通讯，对外RS485通讯。

? 64路开关量输入状态检测。

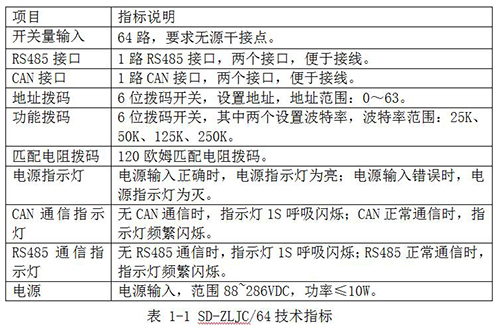

三、技术指标

第二章 模块构成及功能说明

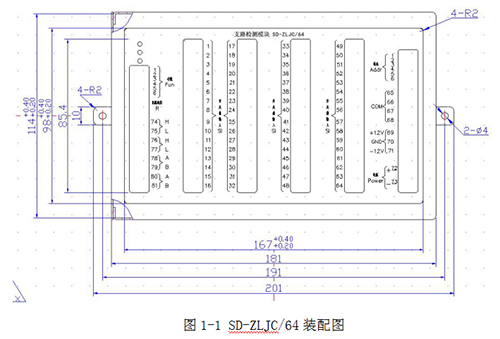

一、模块外观、外形尺寸及模块开孔图

注：尺寸：202*116*62.5mm 重量：1Kg

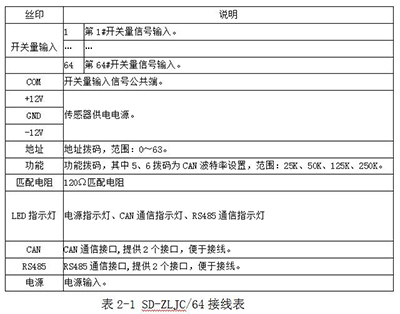

二、使用说明与接线表

2.1、丝印图说明

2.2开关量输入检测

SD-ZLJC/64开关量输入检测使用AD采样检测技术。开关量输入节点要为无源节点。SD-ZLJC/64标示有“开关量输入”的接线端子为开关量输入，标示有“COM”的接线端子为开关量输入的公共端。

第三章 环境要求及注意事项

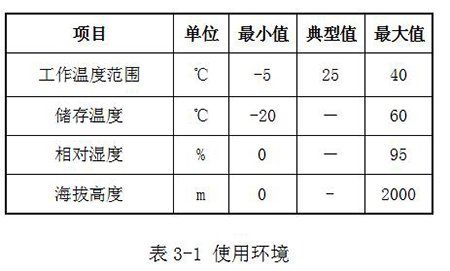

一、使用环境

二、注意事项

1、尽管在设计时采取了防信号误接措施，但是在接通之前，还是有必要仔细确认接线，以防止危险。

2、CAN通信为SD-ZLJC/64模块的内部通信，RS485通信为SD-ZLJC/64模块的对外通信。
