SY-XJ55-2电池巡检单元模块说明
一、概述
SY-XJ55-2电池巡检模块是对蓄电池在线检测的一种设备，单一模块可采55节2V电池，采用高精度A/D及CPU控制，采用数字口与上位机通讯，采样回路与数字口隔离，因此该模块采样精度高，采样速度快，可靠性高，可2个模块并联使用，达到110节电池巡环检测。
二、使用方法
电池巡检单元模块为板后安装，见图一外形尺寸和面板示意图

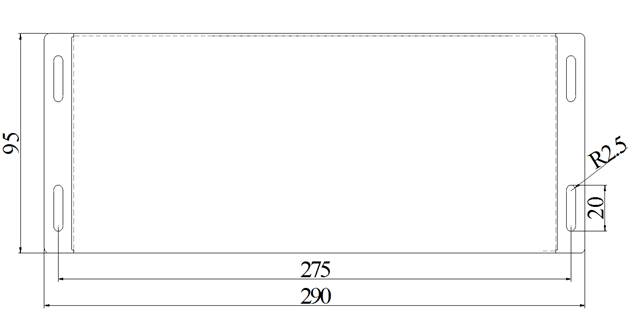

图一 外形尺寸 单位mm

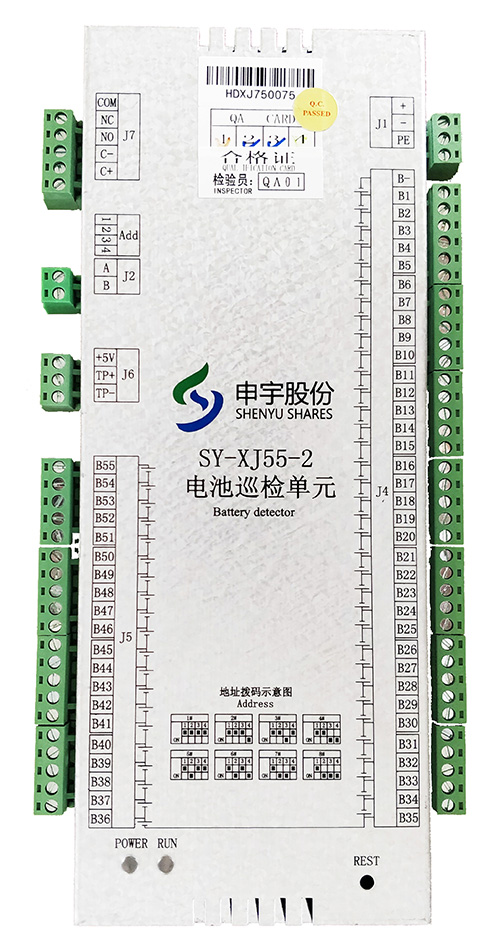

面板示意图
端口定义：
序号 | 引脚 | 标号 | 定义 | 备注 |
JP1 | 1 | B- | 电池组负（或为上一节电池正） | 单体电池接口 |
2 | B1 | 第1节电池正 |
3 | B2 | 第2节电池正 |
4 | B3 | 第3节电池正 |
5 | B4 | 第4节电池正 |
6 | B5 | 第5节电池正 |
JP2 | 1 | B6 | 第6节电池正 | 单体电池接口 |
2 | B7 | 第7节电池正 |
3 | B8 | 第8节电池正 |
4 | B9 | 第9节电池正 |
5 | B10 | 第10节电池正 |
JP3 | 1 | B11 | 第11节电池正 | 单体电池接口 |
2 | B12 | 第12节电池正 |
3 | B13 | 第13节电池正 |
4 | B14 | 第14节电池正 |
5 | B15 | 第15节电池正 |
JP4 | 1 | B16 | 第16节电池正 | 单体电池接口 |
2 | B17 | 第17节电池正 |
3 | B18 | 第18节电池正 |
4 | B19 | 第19节电池正 |
5 | B20 | 第20节电池正 |
JP5 | 1 | B21 | 第21节电池正 | 单体电池接口 |
2 | B22 | 第22节电池正 |
3 | B23 | 第23节电池正 |
4 | B24 | 第24节电池正 |
5 | B25 | 第25节电池正 |
JP6 | 1 | B26 | 第26节电池正 | 单体电池接口 |
2 | B27 | 第27节电池正 |
3 | B28 | 第28节电池正 |
4 | B29 | 第29节电池正 |
5 | B30 | 第30节电池正 |
JP7 | 1 | B31 | 第31节电池正 | 单体电池接口 |
2 | B32 | 第32节电池正 |
3 | B33 | 第33节电池正 |
4 | B34 | 第34节电池正 |
5 | B35 | 第35节电池正 |
JP8 | 1 | B36 | 第36节电池正 | 单体电池接口 |
2 | B37 | 第37节电池正 |
3 | B38 | 第38节电池正 |
4 | B39 | 第39节电池正 |
5 | B40 | 第40节电池正 |
JP9 | 1 | B41 | 第41节电池正 | 单体电池接口 |
2 | B42 | 第42节电池正 |
3 | B43 | 第43节电池正 |
4 | B44 | 第44节电池正 |
5 | B45 | 第45节电池正 |
JP10 | 1 | B46 | 第46节电池正 | 单体电池接口 |
2 | B47 | 第47节电池正 |
3 | B48 | 第48节电池正 |
4 | B49 | 第49节电池正 |
5 | B50 | 第50节电池正 |
JP11 | 1 | B51 | 第51节电池正 | 单体电池接口 |
2 | B52 | 第52节电池正 |
3 | B53 | 第53节电池正 |
4 | B54 | 第54节电池正 |
5 | B55 | 第55节电池正 |
JP12 | 1 | 485A | 485A | 内部通讯接口 |
2 | 485B | 485B |
JP13 | 1 | DC- | 电源负 | 工作电源输入
(DC80V-300V) |
2 | DC+ | 电源正 |
3 | PGND | 保护地 |
JP14 | 1 | GND | 温度探头电源GND脚 | 温度探头 |
2 | IN | 温度探头电压输出脚 |
3 | VCC | 温度探头电源VCC脚 |
接线方法：
工作电源接入控母；该模块有防反接功能，如果电源接线不正确，电源指示灯将不亮；
只有接线正确后，红色的电源指示灯将被点亮。
温度探头可用屏蔽线接入电池柜内；
485A及485B对应接入监控的内部通讯的485A及485B；如果与上位监控正常通讯时，工作指示灯将闪烁，说明此时通讯正常；如果工作指示灯常亮或常灭说明模块与监控之间没有通讯上。
该模块内部有看门狗防止模块工作不正常，同时还备有复位按键，如有需要可以按下复位按键，使该模块重新开始工作。
该模块的地址编码开关是针对使用多个电池巡检模块用的，具体设置请参考模块面板的地址编码图；当系统只使用一个电池巡检模块时，按照地址表编码上的 “1”设置。
电池接入请从第一节开始顺序往下接，如接错，将损坏采样模块；
电池巡检仪的接口定义和接线方法：
B- 接第1节电池的负极；
B1接第1节电池的正极；
B2接第2节电池的正极；
… …
B18接第18节电池的正极；
… …
B55接第55节电池的正极；
三、主要技术参数：
１、最大采样节数：55节
2、单电压采样范围：1-5V
3、温度采样范围：-20℃∽99℃
注意事项：
在接入模块时，请先将该模块电源切断，在采样插头处用万用表校验每节电池正负极有无接反，第一节电源负极与最后一节电池正极电压是否正常，如正常，再将电池采样接头插入采样接口，请仔细检查两个插头有无插错位置，确认后，将供电电源接入。如果数字口正确接入，2分钟后在监控器上就能查看电池单体电压。
