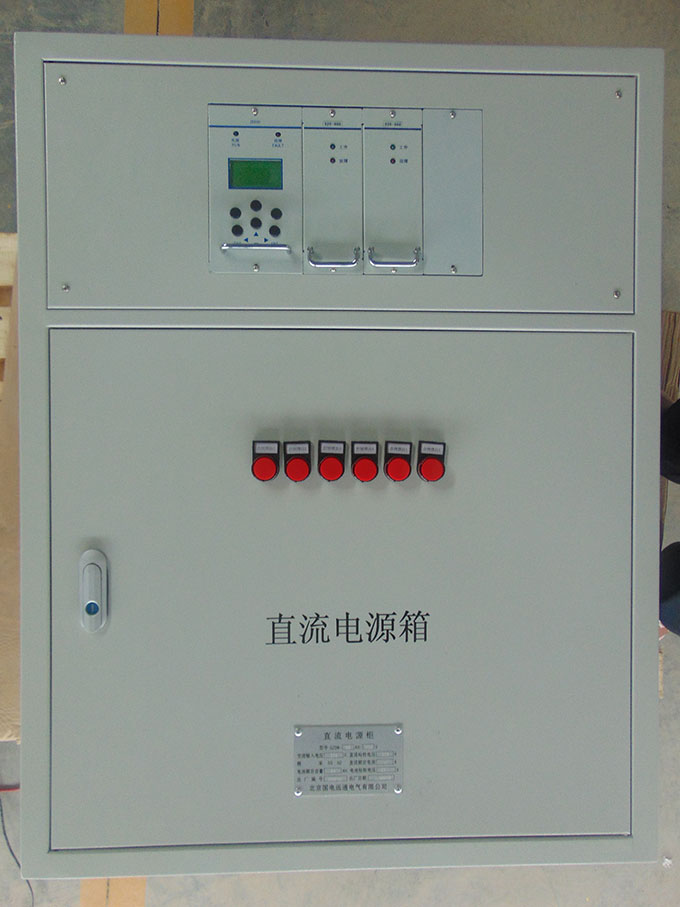

BG-GZSD一体柜壁挂电源

概述

BG-GZSD数字式一体柜壁挂直流电源是我公司专为小容量系统而设计；适合小型开闭所、小型用户变电站，系统采用一体化设计思想，由整流模块、监控模块、配电单元和电池安装箱构成；具有体积小、结构简单、独立构成系统等特点；监控模块采用LCD汉字菜单显示，对系统监控和电池自动化管理功能完善，具有与自动化系统连接四遥接口，提供RS485上位机通讯接口和CDT、MODBUS两种通讯规约选择。

1. 系统功能特点

l 适合构成38AH/220V、65AH/110V以下的系统。

l 充电模块、监控模块均采用带电插拔结构，安装、维护方便。

l 可安装2台3A/220V及2台5.0A/110V数字式智能充电模块。

l 监控模块内置硅链，具有自动降压功能，最大电流3A,冲击电流30A/0.5S。

l 监控器采用LCD显示，汉字菜单，按键操作，可实现系统参数设置、系统工作参数显示、系统故障指示等功能。

l 监控模块具有对电池自动管理的功能和母线对地绝缘检测功能。

l 提供RS485通讯接口，提供CDT、MODBUS两种通讯规约选择,可与变电站自动化系统连接。

l 监控器实现电池电压、控母电压，控母电流、电池充放电电流、模块状态检测。

l 根据系统需求可扩展电池巡检单元。

2. 系统技术指标

交流输入电压： 220V±20%

电网频率：50Hz±10%

输出电压范围： 90V-130V连续可调（110V系统） 、180V-265V连续可调（220V系统）

输出限流：0.3A-3A/0.5A-5A(单模块)

稳压精度： ≤±0.5%

稳流精度： ≤±0.5%

纹波系数： ≤±0.1%

均流度： ≤5%

效率： ≥93%

输出过压保护： 280V±2V(220V), 140V±2V(110V)

绝缘电阻： ≥10M

绝缘强度：输出对地、输入对地、输入对输出施加2KVAC，时间1min无飞弧无闪络。

相对湿度: ≤90%

环境温度: -5℃～45℃

3. 系统结构及安装

3.1. BG-GZSD数字式一体柜壁挂电源系统是由：壁挂机芯、进馈线开关、配电和机箱所组成。

壁挂机芯：包含2台充电模块和一台监控模块；

进馈线开关：包含一路交流进线开关、一路电池开关和多路合母、控母馈线开关；

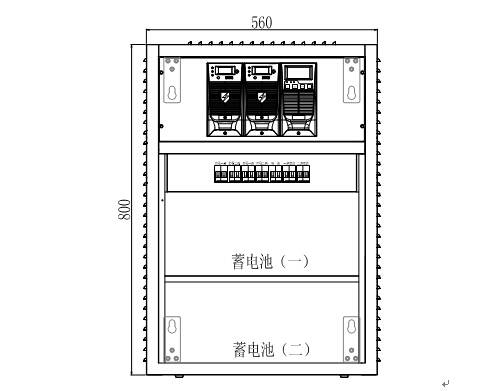

3.2. 系统外形及电气原理图

3.3. 系统安装

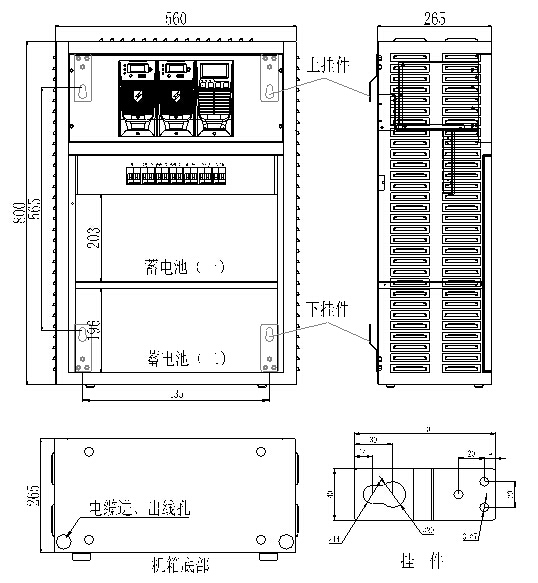

壁挂式电源柜的外形尺寸为:800x560x265(高x宽x深)如下图（标准单位：mm）,机柜配备两层电池格，共可安装18节12V/20Ah电池，20Ah以上电池需另外配置电池柜。

挂墙固定尺寸：565mm(高)x435mm(宽)
